Преобразователи давления измерительные EDS 3446-1-0250-000

Преобразователи давления измерительные EDS 3446-1-0250-000 (далее -преобразователи) предназначены для непрерывных измерений и преобразований значений избыточного давления жидкостей в аналоговый выходной сигнал постоянного тока, а также для сигнализации до двух предельных значений давления в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.

Скачать

Информация по Госреестру

Основные данные
Номер по Госреестру 67741-17
Наименование Преобразователи давления измерительные
Модель EDS 3446-1-0250-000
Срок свидетельства (Или заводской номер) на 2 шт. с зав.№ 427F473130, 429F475497
Производитель / Заявитель

Фирма «HYDAC Electronic GmbH», Германия

Назначение

Преобразователи давления измерительные EDS 3446-1-0250-000 (далее -преобразователи) предназначены для непрерывных измерений и преобразований значений избыточного давления жидкостей в аналоговый выходной сигнал постоянного тока, а также для сигнализации до двух предельных значений давления в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.

Описание

Принцип действия преобразователей основан на преобразовании упругой деформации чувствительного элемента в электрический сигнал низкого уровня. Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока, пропорциональный давлению.

Преобразователь оснащен встроенным 4-значным цифровым дисплеем для индикации значения измеряемого давления и кнопками для настройки параметров отображения, точек переключения и др.

Электронное сигнализирующее устройство преобразователя может замыкать и размыкать контакты при достижении измеряемым давлением заданных значений.

Фото общего вида преобразователя представлено на рисунке 1.

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации и формирования параметров выходных сигналов.

Встроенное ПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память преобразователей в производственном цикле на заводе изготовителе и в процессе эксплуатации изменению не подлежит.

Метрологические характеристики преобразователей, указанные в таблице 2, нормированы с учетом встроенного ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер ПО)

Цифровой идентификатор ПО

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 — высокий.

Технические характеристики

Таблица 2 — Метрологические и технические характеристики

Диапазон измерений избыточного давления, бар (МПа)

Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений)

Вариация выходного сигнала, % (от диапазона изменения выходного сигнала), не более

от 4 до 20 мА от 0 до 10 В

Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +21 до +25 °С), % (от диапазона измерений)/10 °C

— напряжение постоянного тока, В

Температура окружающей среды, °С

Габаритные размеры (длинахдиаметр), мм

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Преобразователь давления измерительный EDS 3446-1-0250-000

Поверка

осуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».

Основные средства поверки:

Рабочий эталон 2 разряда по ГОСТ Р 8.802-2012 — манометр избыточного давления грузопоршневой МП-600 (Регистрационный № 58794-14).

Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).

Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

МИ 1997-89 Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки.

Техническая документация «HYDAC ELECTRONIC GmbH», Германия.

источник

Hydac Electonic реле давления EDS 3446-1-0250-000

Online Customization

Общее описание:

EDS 3400-компактный электронный переключатель давления с встроенным цифровым дисплеем для измерения относительного давления в диапазоне высокого давления. Прибор имеет нержавеющий тензодатчик. Прибор может иметь один или два переключения выходов и там
Является опцией дополнительного переключаемого аналогового выходного сигнала (4 .. 20 мА или 0 .. 10 V).

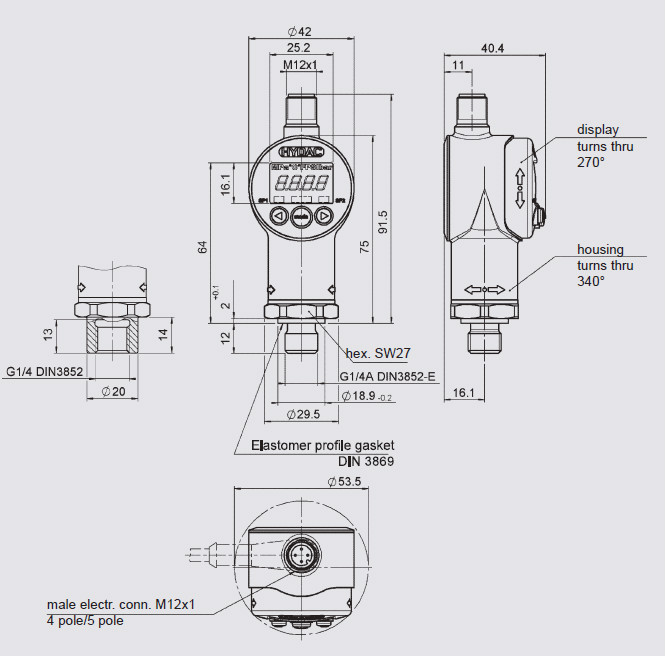

Особая особенность EDS 3400 заключается в том, что дисплей можно перемещать в двух плоскостях. Устройство может быть установлено практически в любом положении и дисплей может быть повернут в оптимальное положение без обычных дополнительных затрат на механический адаптер. В
4-разрядный дисплей может указывать давления в баре, фунтов на квадратный дюйм или МПа.

Пользователь может выбрать определенную единицу измерения. При переходе на другой измерительный прибор автоматически преобразует все настройки переключения в новый блок измерения.

Кроме того, EDS 3400 также доступен в версии DESINA®-compliant.

Основные применения EDS 3400 в основном в гидравлике и пневматике, а также в охлаждении и кондиционирования воздуха
Технологии.

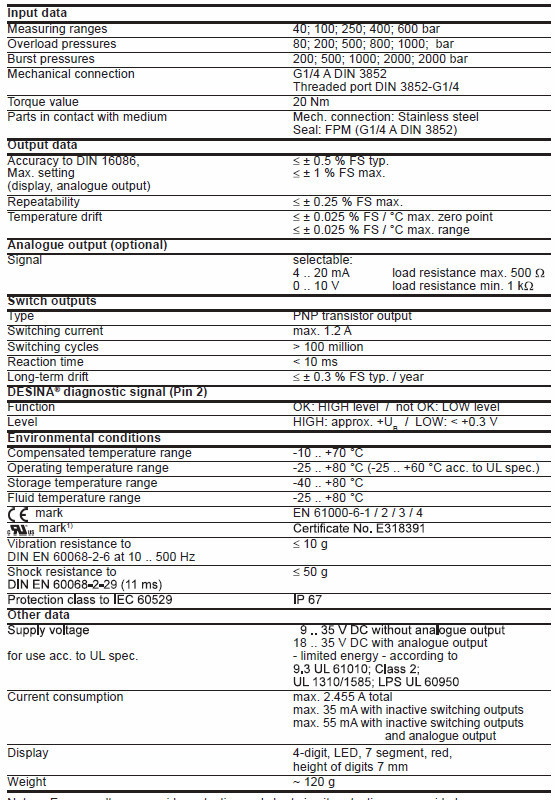

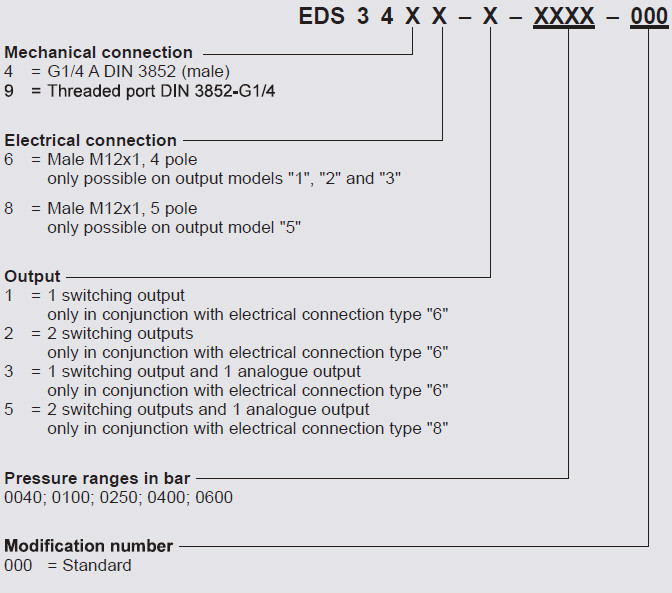

TТехнические данные:

Скачать техническая спецификация:
